Westerquick

flexible Kunststoffrohre

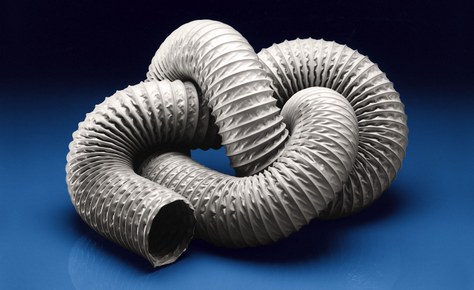

Das WesterQuick ist ein hochflexibles Rohr, dessen Wandung aus beidseitig beschichtetem Polyamidgewebe besteht. Die Formstabilität wird durch eine innenliegende Stahldraht-Spirale erreicht.
Westerquick
Kurzbeschreibung Das WesterQuick ist ein hochflexibles Rohr, dessen Wandung aus beidseitig beschichtetem Polyamidgewebe besteht. Die Formstabilität wird durch eine innenliegende Stahldraht-Spirale erreicht. Für flexible Rohre gilt die DIN EN 13180 mit den Dichtigkeitsklassen A bis C der DIN EN 12237 und den Abmessungen gemäß der DIN EN 1506. Scheiteldruckfestigkeit und Biegemoment werden nicht mehr vorgegeben. Darüber hinaus gelten die Reinigungs- und Hygienevorschriften der VDI 6022 sowie der damit vorgeschriebene Filterwechsel – üblicherweise alle 6 Monate - als zwingend vorgeschrieben. Detailbeschreibung WesterQuick ist ein hochflexibler Schlauch aus beidseitig beschichtetem Polyamidgewebe. Die Stabilität erhält der Schlauch durch eine innenliegende, ummantelte Stahldrahtspirale. Die extreme Stauchfähigkeit der Schläuche erlaubt eine platzsparende Netzverpackung von ca. 0,62 m Länge bei einer Anwendungslänge von 6 m. Durch die komprimierte Verpackung ist der Transport und die Lagerung der WesterQuick-Schläuche auch an der Baustelle besonders kostengünstig. Bei einem Biegeradius von nur 0,58 x a bzw. 0,58 x b ist das WesterQuick-Rohr dehn- und stauchbar. Eingesetzt wird das Rohr bei schwierigen Montage-Bedingungen, wo bei kleinen Biegeradien das Wellrohr gestaucht und gedehnt werden muss. Wandungsaufbau : Aluminium/Polyester/Aluminium Für höhere Druck- und Temperatur-Beanspruchungen bestehen die Rohrwandungen aus neopren-beschichteten Glasgewebematerialien. Dehn-/stauchbarkeit: 1 : 10
max. Betriebsdruck        :
DN                 Überdruck(Pa)               Unterdruck(Pa)
76 - 82                  60.000                         8.000
102,                     40.000                         6.500
127                      30.000                         5.000
152, 160, 180            20.000                         4.000
203,                     15.000                         3.000
254, 305, 356            10.000                         2.500
408                       4.000                         2.000

max. Luftgeschwindigkeit:     30  m/s
Temperaturbeständigkeit :     bis 70 Grad C (oder höher je Material)

Beschichtetes Polyamidgewebe mit innenliegender Stahldrahtspirale. Abmessungen: DN 76 – DN 406. Temperaturbeständigkeit -5 Grad bis +70 Grad Celsius.
Warengruppe
Klassische Lüftung
Anschluß
Innenverbinder, Schelle, Stutzen, Sicherungsband, Schrumpfband, Glasgewebe, Kundenvorgabe
Verpackungseinheit
1 Stück
Produkthilfe
Herr Schöneweis
Downloads
th am 08.01.2013 08:23
Hallo!

Gibt es auch ein Druckverlustdiagramm zu diesem Rohr, zu mindest im (idealen) komplett ausgezogenen Zustand?

Der Wandungsaufbau ist verwirrend für mich: Alu|Polyester|Alu|Polyamid|Stahldraht|Polyamid|Alu|Polyester|Alu ? Stimmt das so? Eine technische Zeichnung wäre hilfreich!
Die neopren-beschichteten Glasgewebematerialien beziehen sich auf eine andere Produktart, nehme ich an?

Wäre ein Einschieben in einen ehemaligen Kaminzug möglich, oder besteht die Gefahr des Aufreißens/undicht Werdens?
Lässt sich das Rohr mit einer Reinigungsspirale+Staubsauger wie bei Spiro üblich reinigen, ohne Schaden zu nehmen?

Wie ließe sich ein T-Stück zum Anschluss eines Raumes an einen Strang mit diesem Rohr realisieren? Übergang auf Spiro/Polokal? Oder gibt es Formteile von Ihnen, passend zu diesem System?

Danke im Voraus!
