ER System

Inox Luftleitung

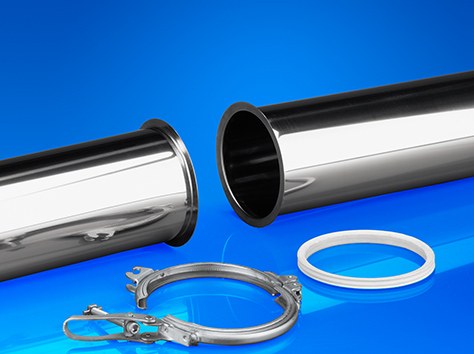

Das ER-System Längenelement aus Edelstahl erfüllt neben ihren lufttechnischen Aufgaben auch hohe optische Ansprüche bei moderner Sichtmontage. Erhöhte Lebensdauer, Korrosionsschutz, Hygiene und dekoratives Aussehen sind kennzeichnend.
ER System

Das ER-System wird als Zu- und Abluft-Leitung, sowie als Transportleitung für verschiedene Dämpfe, Gase, Stäube oder Wrasen eingesetzt.

Material

  • Edelstahl 1.4571 ggf. mit Beschichtung (z.B. Halar)

Nennweiten

  • 63 - 315    mit Wanddicke 0,6 mm
  • 355 - 560  mit Wanddicke 0,8 mm
  • 630 - 800  mit Wanddicke 1,0 mm

Verbindungstechnik

  • Flansch
  • Spannring
  • Sicherungsband
  • Innensteckverbinder

 Dichtungen

  • Silikondichtung   - Temperaturbereich 200 Grad C
  • EPDM Dichtung  - Temperaturbereich 100 Grad C

Anwendungen findet das ER Längenelement in Laboratorien. Großküchen, Krankenhäusern, Schutzräumen, Produktionsstätten der Lebensmittel- und chemischen Industrie und vieles mehr.

Starre Rohre in runder und rechteckiger Ausführung werden durch die DIN EN 1506 (Maße) und die DIN EN 12237 (Festigkeit, Dichtheit) beschrieben. Für Luftleitungen mit Rechteckquerschnitt ist die DIN EN 1507 mit Dichtheitsangaben in Vorbereitung. Gemäß der DIN EN 13779 ist mindestens eine Dichtigkeitsklasse C mit einem Druckgrenzwert (Betriebsdruck) von -750 Pa bis +2.000 Pa einzuhalten. Darüber hinaus gelten die Reinigungs- und Hygienevorschriften der VDI 6022 sowie der damit vorgeschriebene Filterwechsel - üblicherweise alle 6 Monate - als zwingend vorgeschrieben.

Neben möglichen Arbeitstätteverordnungen sind den Montagehinweisen der Hersteller unbedingt Folge zu leisten. Etwaige Haftungen durch Nichtbeachtung werden ausgeschlossen.

Technische Änderungen und Irrtümer vorbehalten.

Warengruppe
Klassische Lüftung
Ausführungen
DN 63, 71, 80, 90, 100, 112, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 630, 710, 800
Anschluß
Flansch, Spannring, Sicherungsband, Innensteckverbinder
Material
Edelstahl
Verpackungseinheit
1 Stück
Produkthilfe
Herr Schöneweis
Downloads

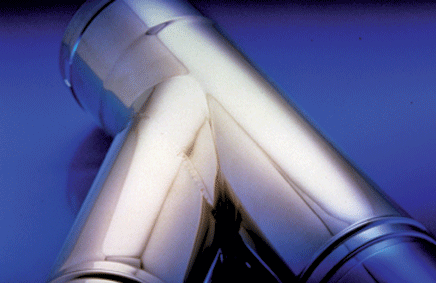

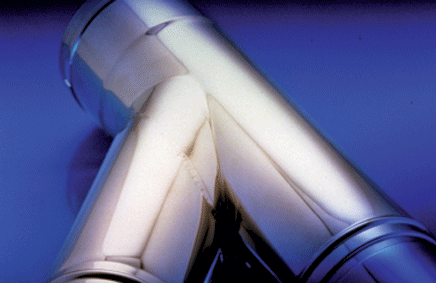

45-grad-bogen
