QuadroSilent

Schalldämpfer flach
Für den Einsatz in Schlaf- und Ruheräumen
QuadroSilent

Der Flachschalldämpfer

wird in Schlaf und Ruheräumen eingesetzt, um den Schallpegel noch weiter zu senken. Unterstützend zu den Schalldämpfern in Zu-und Abluft, im Aufstellraum des Zentralgerätes. Da er kurz vor dem Ventil eingesetzt wird, ist seine Aufbauhöhe gering gehalten, um den Flachschalldämpfer flexibel unter Estrich oder in Leichtbauwänden unterbringen zu können.

Was ist ein QuadroSilent?

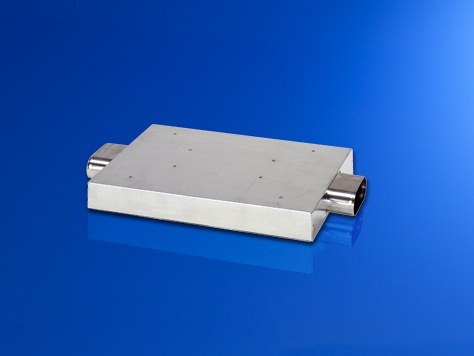

Beim QuadroSilent oder genauer: der WesterSilent Baureihe handelt es sich um eine Schalldämpfer-Serie, die extrem leistungsfähig und zugleich flach-aufbauend ist. Der Name Quadro-Silent bezeichnet die Anschluss-Art mit quadratischem Rohranschluss. Prinzipiell ist natürlich auch ein Rundrohr-Zugang denkbar, welcher allerdings nicht so flach in seiner Bauhöhe bleibt. Ein besonders flacher, rechteckiger Schalldämpfer aus Aluminium mit mineralfaserfreier Dämmung und ovalem Anschluss.
Mit dem unsererseits geschützten Begriff Silent wird veranschaulicht, dass es sich um Tief- oder Hochton-Schalldämpfer handelt, die bestens auf die Schallquelle ausgelegt und abgestimmt wurden. Das Absorper-Material ist grundsätzlich Mineralfaserfrei und damit nicht Atemwegs-belastend, sowie Wartungsfrei. Ausgelegt auf Luftgeschwindigkeit und Oktavfrequenz variiert Baukörperlänge und -breite. Jederzeit lassen sich Befestigungswinkel zur horizontalen oder vertikalen Einbau-Situation anbringen, die die Montage deutlich standardisieren und vereinfachen. Unsere Katalogversion Quadrosilent ist auf ein WAC-Zentralgerät optimiert.

Was kann die QuadroSilent Baureihe?

In diesem Produkt sind Jahrzehnte an Projekterfahrung und Strömungs-Labortest-Ergebnissen eingeflossen. Egal, ob es sich um Gewerbebau oder Eigenheim handelt: die Notwendigkeit der akustischen Geräuschdämpfung bleibt gleich. Die Auslegung von Luftkanalsystemen schreibt Anzahl und Einbringungs-Ort unser QuadroSilent Schalldämpfer aus; es können auch mehrere WesterSilent Elemente nacheinander, miteinander verkettet werden. Besonders in Ständer-Bauweise und im Sichtbau eignet sich dieser Schalldämpfer-Typus.

Neben den kompletten Messreihen liegen LV-Daten vor, die langjährige Entscheidungs-Sicherheit unser verbauten Elemente gewährleisten. Oberflächen-Qualität und/oder Schnell-Anschluss-Adapter können ebenso, wie zusätzliche Lippendichtungen und Verbindungsmaterial ausgewählt werden. Unsere QuadroSilent Modelle lassen sich von einem Installateur ohne zusätzliche Hilfe einbauen, da sie handlich und nicht zu schwer sind. Ebenfalls gibt es keine scharfkantigen Ecken.

Wie funktioniert es?

Schall oder Umgangssprachlich Lärm breitet sich in alle Richtungen aus und wird in Wellenfrequenz gemessen. Jene störenden Geräusche lassen sich jedoch herausfiltern, indem man Porengrösse und Anströmungs-Profil darauf anpasst. Ergebnis: absolute Reduktion auf kaum mehr wahrnehmbare Luftströmung.
Sofern das Strömungsrauschen nicht durch einen grossen, runden Rohrquerschnitt ausgefiltert wird, fällt in flacher Bauweise der Schalldämpferkorpus mit einer langen Wegstrecken-Bauform auf. In unseren QuadroSilent Ausführungen paart sich Funktion und Ästhetik gleichzeitig.
Ähnlich dem Element Wasser, nutzt das Element Luft jegliche Umgehung in Form von Undichtigkeiten. Deshalb sind unsere WesterSilent Baureihen besonders abgedichtet und extrem passgenau gefertigt. Aus Gründen der Lufthygiene verwenden wir Edelstahl-Qualitäten, die auch in der Lebensmittel-Industrie zum Einsatz kommen. Wenn Luft ein Lebensmittel ist, sind Sie mit uns auf der nachhaltig sicheren Seite. Zahlreiche Testate festigen unseren Ruf als Serienfertiger mit entsprechender Langzeiterfahrung.

Wo sind Ihre Vorteile?

Geniessen Sie die Stille der Natur in Ihren eigenen vier Wänden! Schöpfen Sie neue Kraft durch erholsamen Schlaf! Mit wenigen QuadroSilent Knoten entkoppeln Sie sicher Ihr Rohrnetz!
Ein immer wieder bestätigter Effekt ist die deutliche Steigerung des Immobilien-Wertes mit Einbau schalldämmender Komponenten. Hier spricht man vom sogenannten Körperschall und seiner Entkopplung. Im Prinzip ein Wellenbrecher, wie an Brandungsstränden üblich - jetzt für Luft statt Wasser verwendet. Dazu kommt die Brechung des Schallpegels und beruhigte Luftverteilung im Kanalsystem, die eine akustische Weitergabe von Raum zu Raum verhindert und für besondere Vertraulichkeit und Intimität sorgt.

Fordern Sie zurecht und besonders daheim, Haustechnik, die einfach nur einfach funktioniert! Setzen Sie auf den Marktführer für akustische Anwendungslösungen #westaflex Und profitieren Sie auch von einem attraktiven Marktpreis durch Losgrössen-Fertigung und hohe Standardisierung. So sichern wir Ihnen Gesamtlösungen aus einer Hand für Ihre Bauprojekte.

Wie kann man mit dem QuadroSilent Konzept sparen?

Durch mitdenkende Planung und vorausschauenden Einbau ist die QuadroSilent Nutzung sogar günstiger als aufwendige (spätere) Justierung der Schallpegel an Auslass-Ventilen. WesterSilent ist nicht nur die Krönung einer Kontrollierten Wohnungslüftung, sondern auch deren Zweck: unauffällige Assistenz der Bewohner. Konzentriertes Arbeiten, aber auch Ruhephasen sind garantiert ohne störende Nebengeräusche technischer Hausgeräte. Wir übererfüllen bereits heute geltende Lärmschutz-Verordnungen, weil unser Baukonzept so viele stille Reserven aufweist.

Sparen Sie an Facility Management durch angewandte Hersteller-Präzision. Nutzen Sie steckerfertige Modelle zur Planungssicherheit und immerwährender Nutzerfreude; so ist es auch möglich bislang nicht attraktive Bau-Randlagen (Schnellstrassen, Flughafen etc) bewohnbar zu machen. Gleiches gilt für Sanierung im Fall von Baugebiets-Zweckwandlung (Wohn-Gewerbe-Mischgebiet) oder Infrastruktur-Anpassung (Überflug- oder Veranstaltungs-Stadien-Zonen). Es steigt deutlich Ihr Wohn- und Lebenswert durch diesen Einbau.

Technische Daten:

In Lüftungsanlagen sind Schalldämpfer nahezu immer erforderlich. Die optional erhältlichen mikroperforierten Schalldämpfer von Westaflex (Kulissen- oder Rohrschalldämpfer) verzichten dabei vollständig auf poröses Asorbermaterial. Um innerhalb der Luftverteilung gleichzeitig die Geräusche des Luft- rsp. Klima-Aggregates zu dämpfen, sind alle WesterQuadro-Profile mit innenliegendem Alu-Lochband mikroperforiert gefertigt. Isolierschichten zwischen 10 bis 50 mm oder stärker, je nach Dämpfungsaufgabe.

Temperatur-Beständigkeit:  bis + 200 Grad C

Brandverhalten:  Nichtbrennbar gemäss DIN 4102 Kl. A2

Bauhöhe:  60 mm mit 500 mm Länge

Anschluss:  oval System 100



Warengruppe
WestaAirControl
Ausführungen
System 100
Verpackungseinheit
1 Stück
Produkthilfe
Frank Ladwig
Downloads
Info Dämmaterial
PH am 12.02.2011 11:32
Gibt es für diese Komponente ein genaueres Datenblatt ? Dieser Schalldämpfer ist doch flacher als die anderen von denen Datenblätter (QuadroSilent) vorhanden sind, oder täusche ich mich da ?

gruß,
PH

Viel Freizeit am 14.02.2011 12:46
Hallo PH,

bei diesem Schalldämpfer handelt es sich um den " Quadrosilent-Flach " von Westaflex. Es ist ein mineralfaserfreier Schalldämpfer zur Einbindung in das Quadro-System 100. Empfohlener Einbau vor den Zuluftventilen im Wohn- und Schlafbereich. Die weiteren technischen Detail entnehmen Sie bitte unserer Broschüre auf Seite 67.

Download: http://www.westaflex.de/[…]/file

Viele Grüße aus Gütersloh
Frank Ladwig
Rüdiger am 15.06.2011 08:20
Hallo Westaflex !

Aus welchem Material bestehen die Absorber der mineralfaserfreien Schalldämpfer. Wird dieser Stoff zerstört falls Feuchtigkeit in die Rohrleitungen eindringt?

Vielen Dank für Ihre Antwort.
Viel Freizeit am 15.06.2011 08:21
Hallo Rüdiger,

die Absorber unserer Schalldämpfer bestehten aus einem flexiblen, offenzelligen Schaumstoff aus Melaminharz,einem duroplastischen Kunststoff aus der Gruppe der Aminoplaste. Sein typisches Kennzeichen ist die filigrane, räumliche Netzstruktur, die aus schlanken und damit leicht verformbaren Stegen gebildet wird.

Die ausgezeichneten Schallabsorption, die gesundheitliche Unbedenklichkeit und das sichere Brandverhalten sind die wichtigsten Vorteile für seinen Einsatz in Schalldämpfern unseres Belüftungssystems.

Feuchtigkeit hat keine Auswirkung auf die mechanische Haltbarkeit des Schalldämpfers, sie wirkt sich möglicherweise vorübergehend auf die akustische Wirksamkeit aus.

Aufgrund der permanenten Durchströmung mit Luft wird die Feuchtigkeit abgeführt. Von einer Schimmelbildung ist unseren Erkenntnissen nach nicht auszugehen.

Viele Grüße aus Gütersloh
Frank Ladwig
Martian Manhunter am 15.06.2015 19:30
Hallo Rüdiger,
sofern nicht anders gewünscht, ausgeschrieben oder erforderlich wird Basotect / Melaminschaumstoff verwenden.
Dieses Material wird nicht durch Feuchtigkeit zersetzt.
LG
JT am 14.08.2012 10:22
Gibt es genaue Angaben zu dem Luftvolumenstrom oder ein genaueres Datenblatt,
dem man mehr Informationen entnehmen kann?

Vielen Dank für Ihre Antwort im Vorfeld.
Martian Manhunter am 15.06.2015 19:24
Im Bereich der Technischen Dokumente finden Sie alle Testreihen-Ergebnisse und dadurch Empfehlung der Packungsdicke und Schalldämpfer-Variante für Ihren Einsatzzweck.
Marie am 26.09.2013 06:51
Hallo Westaflex!

Wie wird der Schalldämpfer gereinigt bzw. wann sollte er getauscht werden? Gibt es Erfahrungsberichte, wie sich der Kunststoff in, sagen wir mal in 30 Jahren verändert? Wie lange kann die optimale Luftdurchlässigkeit gewährleistet werden?

Vielen Dank für eine ausführliche Antwort im Voraus

LG Marie
Martian Manhunter am 15.06.2015 19:27
Guten Tag Marie,
da es sich um die Material-Art Metall handelt, ist es nicht schlüssig an dieser Stelle über Langzeit-Veränderung von Kunststoffen zu referieren.... ebenso gibt es bei Metall keine optimale Luftdurchlässigkeit.
LG aus Gütersloh!
Martje am 10.11.2015 16:05
Guten Tag,

gibt es eine 3D-Zeichnung als dwg von dem Quadro silent und von dem Umlenkstück für Tellerventile?

Grüße
Martje
Herfurth am 16.04.2017 12:29
Hallo,

ich benötige ein Datenblatt ihrer flachen Schalldämpfer QuadroSilent.
Ich benötige lediglich ein DN80 für 50m³/h. Haben Sie diese Größe als Schalldämpfer?
Wir sind eine Anlagenbaufirma und benötigen zudem einen Preis dafür bei einer Gesamtmenge von ca. 25 Stück.

Vielen Dank!

MfG

R. Herfurth
Martian Manhunter am 16.04.2017 12:30
eine Information und Angebot geht Ihnen umgehend zu !
