WAC 200

kleines Zentralgerät WAC200
Wärmerückgewinnung und Mehrwert für Sie!

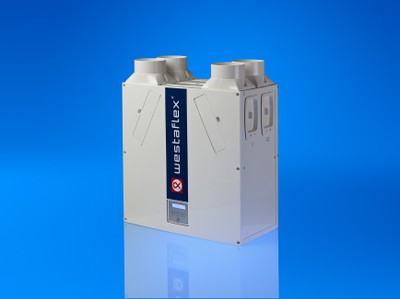

WAC 200

200wac

Was ist ein 200WAC?

Das Zentralgerät 200WAC ist für die Montage in 60er Kücheneinbauschränke geeignet. Es zeichnet sich durch seine kompakte Bauweise aus. Durch die durchdachte Bauweise kann eine spiegelverkehrte Montage realisiert werden. Alle Luftanschlussstutzen können sind auch seitlich montierbar. Das Gerät besitzt serienmäßig einen Betriebsstundenzähler. Mit unserem Zentralgerät 200WAC können Sie Wohnungen und Einfamilienhäuser bis 130 m² im Neubau und im Bestand mit einer Wohnungslüftung ausstatten.

Was kann das 200WAC?

Der Kreuzgegenstrom-Wärmeübertrager (Kunststoff) ist ein Garant für einen sehr hohen Wärmerückgewinnungsgrad. (>90%). Bereits im Gerät integriert ist ein Sommer-Bypass sowie die Möglichkeit zum Anschluß eines Feuchte- oder CO2-Sensor. Die digitale Bedieneinheit wurde platzsparend im Gerät integriert. Das 200WAC leistet einen Luftvolumenstrom zwischen 50 und 225 m³/h.

Wie funktioniert es?

Energie bleibt im Gebäude, schlechte Luft nicht. Denn der erforderliche Mindest-Luftwechsel in Gebäuden ist heute - anders als noch vor einigen Jahren - durch eine unkontrolliert freie Lüftung beispielsweise über Undichtigkeiten an Fensteranschlüssen oder auch durch die gewollt freie Lüftung über das regelmässige Öffnen der Fenster kaum noch zu erreichen. Das ist ja auch gar nicht mehr gewünscht - denn bei dieser Lüftungsart geht mit der Abluft zusätzlich die enthaltene Wärmeenergie nutzlos verloren. Die Lösung dieser auf den ersten Blick verzwickten Situation: eine kontrollierte WAC Lüftung als haustechnisches Zentralgerät, das den notwendigen Mindestluftwechsel sicherstellt und dabei die Energie aus der verbrauchten Abluft zurückgewinnt.

Wo sind Ihre Vorteile?

Für den Neubau sind unsere WAC Lüftungs-Integralgeräte die erste Wahl - dabei stecken alle haustechnischen Smart Home Funktionen in einem Gehäuse. Das WAC Konzept punktet mit innovativer Technik, so kann die Leistung bei tiefen Aussentemperaturen gesteigert werden. Zudem ist dadurch, dass dieses WAC Zentralgerät leistungsgeregelt arbeitet und somit nicht durchgängig seine volle Leistung abrufen muss, der Betrieb im Mittel natürlich auch effizienter. Weitere Vorteile dieses innovativen WAC Zentralgerätes sind die Möglichkeit der Kombination mit Smart Home Installationen. Selbstverständlich kann unsere WAC-Anlage in Kombination mit einem Erdwärmetauscher auch die spürbare Kühlung des Gebäudes übernehmen.

Wie kann man mit dem WAC Konzept sparen?

Auch bei Modernisierungen ist der Einsatz einer WAC-Lüftungsanlage zu prüfen: unsere Gerätefamilie ist hier in Zusammenhang mit unseren Luftkanal-Systemen die richtige Wahl. Sie belüften Wohnungen oder ganze Häuser, je nach Leistungsgrösse. Verbrauchte Raumluft wird kontinuierlich über Zu- und Abluftventile unter der Decke oder an der Wand ausgetauscht. Sie sind über unsere Flexrohrsysteme mit dem WAC Lüftungsgerät verbunden. Der darin enthaltene Kreuz-Gegenstrom-Wärmeaustauscher entzieht verbrauchter Luft die enthaltene Wärme und überträgt diese auf die frische Zuluft. Der Wärmebereitstellungsgrad liegt bei bis zu 90 Prozent. Ein Gewinn für Mensch und Natur!

Anwendungsbereich: Kleine/Mittlere Wohnungen, kleine Einfamilienhäuser

Wohnungs- / Hausgröße: bis 130 m²

Nachträglicher Einbau bei Sanierung / Altbaumodernisierung: ja

Einbaulage: Wandmontage

Einbauort: Keller, Dachgeschoss oder innerhalb der Wohnräume

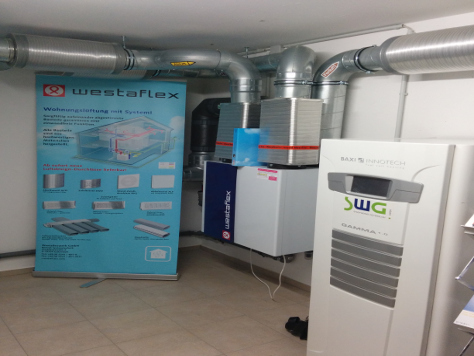

Keller Aufstellung
Aufstellung im Keller

Technische Daten:

Volumenstrombereich 50 m³/h - 225 m³/h

Wärmebereitstellungsgrad bis zu 90 %

Filterklasse G3, optional F5

Abmessungen (L × B × T) 550 × 550 × 285 mm

Versorgungsspannung 230 V / 50 Hz

max. elektrische Leistungsaufnahme 120 Watt

Luftanschlüsse

FO/AU: DN 125

ZU/AB: DN 125

Gewicht 15 kg

Kreuzgegenstrom-Wärmetauscher Kunststoff

Frostschutzfunktion: automatisch

integrierte Bypassklappe: ja

Gehäuse Kunststoff: weiß

Artikel-Nr.: 200WAC

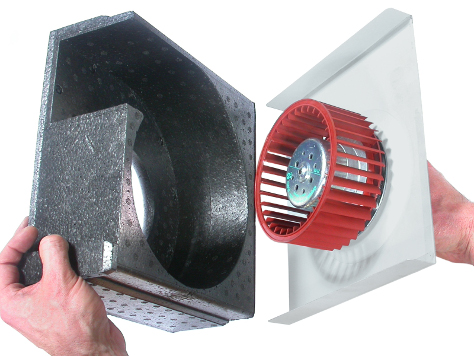

Laufrad
Laufrad Volumenstrom

Moderne Häuser werden heutzutage mit einer dichten Hülle versehen. Dieser Schutz ist notwendig, um die Wärmeverluste gering zu halten. Doch woher kommt die frische Luft? Darüber hinaus entsteht viel Feuchtigkeit, bei einem Vier-Personen-Haushalt summiert sie sich auf etwa 12 Liter täglich. Das ist mehr als ein großer Eimer voll! Nur lässt sich diese Feuchtigkeit damit nicht nach außen tragen, dazu muss gelüftet werden. Doch offene Fenster bewirken zweierlei: Die Wärme geht im Winter nach draußen und ist verloren, sämtlich Schmutzpartikel wie Staub, Pollen, Smog, sogar Lärm dringen in unsere vier Wände ein.

Die Lösung – eine kontrollierte Wohnungslüftung von Westaflex. Unter dem Namen „Westa Air Control“ (WAC) stehen leistungsfähige Anlagen zur Verfügung, die speziell für den Einsatz in Einfamilienhäusern entwickelt wurden. Ein solches Komplettsystem garantiert die ständige Frischluftzufuhr auch bei geschlossenen Fenstern. Und sie transportiert die verbrauchte Luft mitsamt der enthaltenen Feuchtigkeit nach draußen.

Das Grundprinzip ist einfach: Frische Luft wird durch Kanäle in die Wohn- und Schlafräume geführt, die gleiche Menge Luft aus Küche, Bad und WC wieder abgezogen. Gesteuert wird dieser Vorgang von einem Zentralgerät, das mittels Ventilatoren für einen beständigen, gleichmäßigen Luftstrom sorgt. Integrierte Filter bewirken, dass die Zuluft von Schmutz und Pollen gereinigt wird und das System sauber bleibt. Der Abluft wird durch einen Wärmetauscher die Wärme entzogen und der Frischluft zugeführt, ohne dass eine Vermischung statt findet. Auf diese Weise lassen sich in der kalten Jahreszeit bis zu 94 Prozent der Abluftwärme erneut nutzen. Im Sommer kann man die Anlage sogar zum Kühlen verwenden, vor allem dann, wenn die Luft über einen Erdwärmetauscher ins Haus kommt.

Fühlen Sie sich wohl in Ihrem Haus – mit einer Wohnungslüftung 200WAC von Westaflex.

Warengruppe
WestaAirControl
Material
Kunststoff-Ausführung
Verpackungseinheit
1 Stück
Produkthilfe
Frank Ladwig
Robert am 18.02.2012 12:13
Sehr geehrte Damen und Herren,

bisher war das WAC300 Gerät unser Favorit. Worin besteht der Unterschied zwischen dem WAC200 und WAC300 Gerät?

Lassen sich ähnliche Wirkungsgrade erziehlen?

Ist die WAC200 eine Variante mit "CF" und wie ist die Anlage in Bezug auf Schall und Stromaufnahme einzuordnen?

Kann ein Vorheizregister angesteuert werden und kann dies einfach in den Kanal integriert werden? (DN125 <-> DN150)

Wir werden voraussichtlich bei einem Nennvolumenstrom von ca. 150m³/h liegen. Was ich bisher aus den Datenblättern sehen konnte müssten beide Geräte passen.

Besten Dank im Voraus!

Freundliche Grüße
Viel Freizeit am 22.02.2012 13:32
Hallo !

Das 200WAC ist ein einfaches Gerät als Nachfolger für das 140WAC. Es ist für die Wohnungswirtschaft und rundet das Zentralgeräte-Sortiment nach unten ab. Die sehr kompakte Form lässt den Einbau in einen Küchen-Oberschrank zu.

Es hat einen Leistungsbereich von 50 - 225 m³/h und einen Temperaturwirkungsgrad von bis zu 90% bei einer max. Leistungsaufnahme von 120 W.

Zu weiteren Details haben wir die Montage- und Betriebsanleitung eingestellt.

Viele Grüße aus Gütersloh
Frank Ladwig
Dr. Jakish am 29.12.2016 16:05
wir haben ein Gerät 300WAC und möchten fragen, ob wir bei Ihnen eine digitale Fernbedingung kaufen können und wieviel kostet?
Außerdem benötigen wir Zubehör wie Luftungsrohren usw., können wir bei Ihnen auch bestellen?
unser Kontakt:
03941-600129
0172-7310459
Mfg
Jakish
Martian Manhunter am 29.12.2016 16:09
Guten Tag Familie Dr. Jakish,
gern melden wir uns mit Ende unser Betriebsruhe im Januar bei Ihnen;
zwischenzeitlich beantwortet einen Teil Ihrer Frage unser Webshop
extraeinfach.de
Guten Rutsch ins 2017,
das Westaflex Service-Team!!
Reinhard Eder am 02.02.2018 09:18
S.g. Damen und Herren,
wir haben in unserem Haus seit Jänner 2010 eine WAC250 im Betrieb. Die Filter tausche ich regelmäßig. Trotzdem sammelt sich Staub rund um die Auslaßdüsen in den Zimmern an.

Frage zur Reinigung - müssen die Lüftungskanäle auch einmal gereinigt werden?

Vielen Dank, Reinhard Eder
Martian Manhunter am 02.02.2018 12:33
Guten Tag Herr Eder,
eine Staub Corona um die Ansaug-Elemente ist normal und kann bei jedem Filterwechsel abgewaschen werden. Zahlreiche Rohrkamera-Untersuchungen (https://www.youtube.com/watch?v=E0hTC2T7_AQ) zeigen: es entsteht bei regelmässigem Filtertausch keinerlei nennenswerte Verschmutzung in unserem Kanalsystem.
Fazit: Sie können, brauchen aber keine Kanalreinigung durchführen. Vorausgesetzt der Filtertausch erfolgt in regelmässigen Zyklen.
Beste Grüsse unsererseits,
Westaflex Service-Team

Jeong, ji hun am 02.02.2018 09:18
Hallo. Es ist eine Baustofffirma in Korea.
Gibt es eine Möglichkeit, Produkte für Heimbelüftungssysteme in Korea zu kaufen?
Martian Manhunter am 02.02.2018 12:37
Guten Tag Herr Jeong,
derzeit haben wir keinen WAC-Produktpartner in Korea; Sie können jedoch unsere Luft- und Wohnungslüftungssysteme über unsere Export-Abteilung beziehen. Gern bereiten wir Ihnen eine Offerte.
Viele Grüsse,
Westaflex Service-Team

Bastian Werner am 02.02.2018 09:19
Hallo, ich würde die Anlage gerne in mein bestehendes KNX System einbinden. Ich hab in der Anleitung gefunden das es zwei 0-10V Eingänge gibt. Leider ist dort nur beschrieben das die Luftfeuchtigkeit proportional ist. Wie sieht es mit den anderen Werten aus? Wieviel Volt ergeben wieviel Grad Celcius? Gibt es hier eine genauere Doku zu?

In der Anleitung wird von einem "Gebäudemanagementsystem (GMS)" gesprochen. Was genau soll das sein?

Was genau kann ich jetzt mit den Eingängen S/W1, 2, 3 machen?

Ich hoffe mir kann jemand weiterhelfen. Ich finde die Features super, aber die Doku dazu echt mager.
Martian Manhunter am 02.02.2018 12:26
Guten Tag Herr Werner,
unsere IoT Integration erfolgt über das ModBus Protokoll, siehe
https://github.com/[…]/Westaflex-WAC-Binding
und es gibt fertige Adaptoren für Loxone, myGEKKO, Fibaro, sowie Alexa Skills.

Als Hutschienen Funkmodul raten wir zu Produkten von Wiesemann & Theis.
Viele Grüsse,
Westaflex Service-Team
Jeong, Ji Hun am 05.02.2018 09:21
Kann ich die Adresse oder Kontaktadresse der Exportabteilung finden?
Martian Manhunter am 05.02.2018 09:22
Guten Tag Herr Jeong,
diese haben wir Ihnen zeitgleich als Mail gesendet.
Vielen Dank für Ihre Anfrage!
임태규 am 06.07.2021 07:07
한국에 있는 힘펠이라는 회사입니다.
귀사의 기술에 대해서 많은 관심이 있습니다.
향후 환기관련 장치에 대해서 협력안을 찾을 수 있기를 희망합니다.

감사합니다,
Martian Manhunter am 06.07.2021 07:07
존경하는 김정환 여러분 께 많은 인사를드립니다. 많은 관심과 기대를 가지고 그의 요청을 기다리고 있으며, 또한 우리가 함께 사업 협력을 잘 할 것이라고 믿습니다. 귀사는 우리에게 잘 알려진 이름입니다. 한국에도 안부 인사!
Brinker am 28.07.2021 09:23
Hallo Zusammen,

was beinhalten die Einstellmöglichkeiten zum Sommer-Bypass?:
- Normal
- Nachtspülung
- Abendspülung

In der Bedienungsanleitung steht nur, dass es diese Einstellmöglichkeiten gibt, aber nicht was sie genau bedeuten.
Martian Manhunter am 01.08.2021 09:30
Guten Tag Familie Brinker,
dieses WAC Gerät wird in unserem Werk in Spanien gebaut. Leider hat sich bei der deutschen Übersetzung ein Schreibfehler ereignet:
statt Nachtspülung lautet es richtig Nachtkühlung.

Wir bitten diesen Fehler zu entschuldigen, der durch Ihren Hinweis deutlich wurde.
Und bieten an, sich die aktuell korrigierte Fassung unter unserem Dokumenten Download zu laden oder sich mit unserem Kundendienst in Kontakt zu setzen: westaflex.com/services/kundendienst

Schönes Wochenende!
Ihr Westaflex Service- und Web Team
