Akustische Überströmelemente

Decken- und Wandelemente
Die Westaflex Luft-Überströmelemente sind für den schallgedämpften Luftdurchgang zwischen zwei Räumen konzipiert. Damit wird eine deutliche Reduzierung der Schallübertragung von Sprache und Geräuschen, von der ein- zur ausströmenden Seite erreicht.

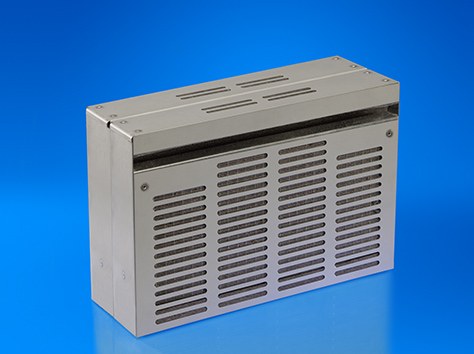

Akustische Überströmelemente

Detailbeschreibung
Ein mögliches Klimakonzept führt beispielsweise die Luft über Lüftungskanäle und Luftauslässe in die Bürobereiche. Über Abluftauslässe und Kanäle wird die verbrauchte Luft wieder nach außen geführt.

Verwendet man Überstromelemente (in den Wänden zum Flur), so kann man in vielen Fällen auf die Abluftleitungen im Flurbereich ganz verzichten. Der Flur selbst übernimmt die Funktion des Abluftkanals. Dies ist möglich, weil die Luftgeschwindigkeiten im Flur relativ niedrig sind.

Durch sorgfältige Planung können also Abluftleitungen und Auslässe (Rohre + Schalldämpfer + Volumenstromregler) entfallen. Es muß lediglich an einer Stelle (z.B. Schacht) eine Abluftöffnung montiert werden. Dadurch sind die Investitions- und Betriebskosten niedriger als bei einer konventionellen Zwei-Kanal-Anlage (Zu- und Abluft).

Bei einem solchen Klimakonzept benötigt man akustisch wirksame Überströmelemente. Diese werden in die Wände, die den Flur begrenzen (modulbezogen) eingebaut. Im Standardfall sind diese Überströmelemente mittig im Ständerwerk montiert. Die Ein- und Ausströmöffnungen sind kaum erkennbar. In einigen Fällen wird aus optischen Gründen auch eine perforierte Ein- und Ausströmfläche eingesetzt.

Neubau EU Verwaltungsrat

WESTAFLEX verfügt über langjährige Erfahrungen im Bereich Akustik und Luftführung. Zusammen mit Bürowand-Herstellern wurden mehrere innovatives Trennwand-Systeme entwickelt.



Warengruppe
Klassische Lüftung
Material
Stahl verzinkt
Verpackungseinheit
1 Stück
Produkthilfe
Herr Wolf
Alexander König am 24.09.2013 07:46
Hallo,
welches Mineralfaser-freies Schallisolationsmaterial setzen Sie bei den akustischen Überstromelementen ein?


Alexander König
Viel Freizeit am 25.09.2013 15:31
Hallo Herr König,

die Absorber unserer Überströmelemente bestehten aus einem flexiblen, offenzelligen Schaumstoff aus Melaminharz,einem duroplastischen Kunststoff aus der Gruppe der Aminoplaste. Sein typisches Kennzeichen ist die filigrane, räumliche Netzstruktur, die aus schlanken und damit leicht verformbaren Stegen gebildet wird.

Die ausgezeichneten Schallabsorption, die gesundheitliche Unbedenklichkeit und das sichere Brandverhalten sind die wichtigsten Vorteile für seinen Einsatz in unseren akustisch wirksamen Überströmelementen.

Mit Ausnahme von einem Typ wird dieses Material bei allen Überströmelementen eingesetzt.

Viele Grüße aus Gütersloh
Patrick Haug am 07.09.2017 19:03
Hallo,

gibt es eine passende Blende oder ist es empfohlen den Schlitz einfach offen zu lassen? Stichwort Kantenschutz und Verschmutzung.

Vielen Dank
毫无 短期工作 am 25.01.2019 13:27
Ebenfalls ein Hallo ;))
ein solches Überströmelement ist üblicherweise dort im Einsatz, wo es keinen Kantenschutz benötigt. Exemplarisch innerhalb einer bündig abschliessenden Komponentenwand oder im Türsturz. Eine denkbare Verschmutzung ist jederzeit leicht zu reinigen, allerdings trat so etwas in unseren realisierten Objekten bisher noch nicht auf.
LG!
westaflex service team
Cavic am 24.01.2019 15:28
Sehr geehrte Damen und Herren,
mir interessiert die Preiß und Lieferzeit von der Überstromelement Westaflex Typ 760
Vielen Dank
毫无 短期工作 am 25.01.2019 13:28
Guten Tag,
ein Richtwert dafür gilt: ab 2oo Euro Stückpreis mit 3 Wochen Lieferzeit nach Freigabe.
Beste Grüsse aus Gütersloh,
westaflex service team
Lippmann am 18.02.2019 08:01
Sehr geehrte Damen und Herren,

welche Möglichkeiten gibt es, mit Ihren Produkten eine Überströmung von 330 m³/h umzusetzen, bei einer verfügbaren Wandlänge von 1,35m?
毫无 短期工作 am 19.02.2019 17:23
Guten Tag Herr Lippmann,
für Ihren Einsatzzweck eignet sich der Typ700 in der Variante C mit einer Baulänge von 1150 mm und 12 PA Leistung, allerdings sollten Sie um die geforderten Nennwerte zu erreichen 2 Stück dieses Überströmelementes einsetzen.
Viele Grüsse!
westaflex Service-Team
Tobias Conte am 28.07.2019 17:32
Hallo,

wo kann ich das Element 400 AWE beziehen?

VG

毫无 短期工作 am 28.07.2019 17:35
Guten Sonntag,
diese und andere Westaflex Produkte erhalten Sie ausschliesslich direkt über uns.
Bitte senden Sie Ihre Ausschreibungen und planerischen Anfoderungen an:
info(at)westaflex(dot)com
Vielen Dank!
Westaflex Service Team
Günter Hahn am 30.11.2019 13:38
Sehr geehrte Damen und Herren,

gibt es für o.g. Überströmelement eine genauere massliche Darstellung der Einbausituation?
Gibt es Überströmelemente für den Einbau in Türblätter?

Mit freundlichen Grüßen
Günter Hahn.
毫无 短期工作 am 30.11.2019 13:46
Guten Tag Herr Hahn,
in der Tat sind diese Überström-Elemente als akustisch und optisch wirksame Alternative zur Kürzung der Türblätter in Gebäuden mit kontrollierter Wohnungslüftung konzipiert und tausendfach eingebaut. Darin enthalten ist ebenfalls ein Mechanismus, der dem Brandschutz durch Verschluss dient.

Wenn Sie so nett sind und erste Informationen
https://www.westaflex.com/[…]/ueberstroemgitter
entnehmen.

Gern beraten wir Sie anhand Ihrer masshaltigen Lageplänen.
Bitte senden Sie diese an: info(at)westaflex(punkt)com
Vielen Dank mit Gruss zum 1.ten Advent.
Günter Hahn am 03.12.2019 10:13
Sehr geehrter Herr Dumonpierre,

gibt es Überströmelemente für den Einbau in Türblätter?

MFG
毫无 短期工作 am 03.12.2019 10:30
Guten Tag Herr Hahn,
dem ist so. Ein exemplarische Produkt lautet: 760AEL030
wobei die letzten Zahlen die Länge beschreiben und variieren können.

Am besten wenden Sie sich direkt mit dieser Artikelnummer an unseren Aussendienst oder eben Ihrer Bezugsquelle im Fachhandel.
Einen schönen Tag Ihnen und Ihrer Familie!
